-Aparells de mesura de les constants vitals

ESPIRÒMETRE

INVESTIGACIÓ.
Què és i per a què serveix?

Un espiròmetre és un instrument (aparell) que s’utilitza per mesura el funcionament dels pulmons, i per mesurar els volums i capacitat d’aquests, el qual aquest dispositiu pot mesurar la quantitat d’aire inhalat exhalat i el temps que porta cada respiració i això pot ajudar, per exemple, a molt metges per veure si algun dels seus pacients té algun problema pulmonar i el seu funcionament és simple.

Ø  Segons les seves propietats:

- Aigua/Secs

- Tancats /Oberts

- Volumètrics/ Pneumotacòmetre

Ø  Segons la seva utilitat:

- Laboratori

- Cribatge

El tipus són:

Antecedents històrics

En el període 129-200 dC, va haver el primer intent del de volums pulmonars quan Galè (que era un metge i filòsof grec) El primer intent del mesurament es remunten al període 129-200 dC quan , , va iniciar experiments en la ventilació volumètrica d'humans . El seu experiment feia que un nen respirés dins i fora d'una bufeta descobrint que el volum que entrava amb cada respiració no variava . Res més es va saber d'aquest experiment . En 1681 , Giovanni Alfonso Borelli va tractar de mesurar el volum d'aire inspirat en una respiració , aspirant una columna d'aigua en un tub cilíndric i mesurant el volum d'aire desplaçat per l'aigua . En el seu experiment , Borelli es va tapar el nas per evitar que l'aire entrés o sortís dels seus pulmons afectant la precisió dels resultats . Aquesta tècnica és molt important encara en el present per aconseguir els paràmetres dels volums pulmonars correctes. L'intent per determinar els volums pulmonars va ser iniciat per Davy a principis del segle 1019 amb el mesurament residual usant una tècnica de dilució del gas hidrogen. No obstant això , l'origen pràctic prové dels treballs de John Hutchinson en 1844 , qui no solament va fer el disseny del primer espiròmetre sinó que també va ser el primer a utilitzar el terme de capacitat vital expiratòria i va desenvolupar els estàndards normals basant-se en els mesuraments fets a 200 persones aproximadament.

Funcionament:

Moveu el marcador cap a la part inferior de l'escala numerada.

Aturis dret.

Respiri profundament. Ompli els pulmons completament.

Contingui la respiració mentre es posa el broquet a la boca, entre les dents. Tanca els llavis al seu voltant. No poseu la seva llengua dins del forat.

Bufi tan fort i ràpidament com pugui d'una sola vegada. El seu primer alè d'aire és el més important, així que el fet de bufar per un període més prolongat no afectarà el resultat.

Anoteu el nombre que va obtenir. Però, si tossir o no va seguir els passos correctament, no anoti el nombre. Faci-ho de nou.

Torneu a moure el marcador fins la part inferior i repetiu aquests passos 2 vegades més. El major dels 3 nombres és la seva puntuació de flux màxim. Toma anotacions en el seu quadre de control.

SOLUCIÓ.

En aquest trimestre, al projecte no hem tingut molts problemes a nivell cooperatiu, de tasques, únicament que un membre del grup no ha pogut quedar molt, però al final hem pogut distribuir be la feina y hem treballat molt be conjuntament.

Uns dels problemes que hem trobat es la falta de temps de treball en el projecte, el temps de lliurament del espiròmetre y la web, Ens han deixat molt poc temps per presentar-ho, ens hem tingut que donar molta presa, però bueno, al final ho hem terminat ha temps ja que hem quedat molt.

Finalment, agrairíem molt que ens donessin el material a tots per igual, ja que comprar els materials necessaris costa una mica. A si no tindríem que perdre tant de temps en comprar els materials adequats per fer el projecte.

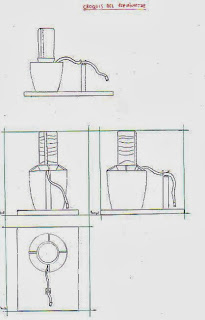

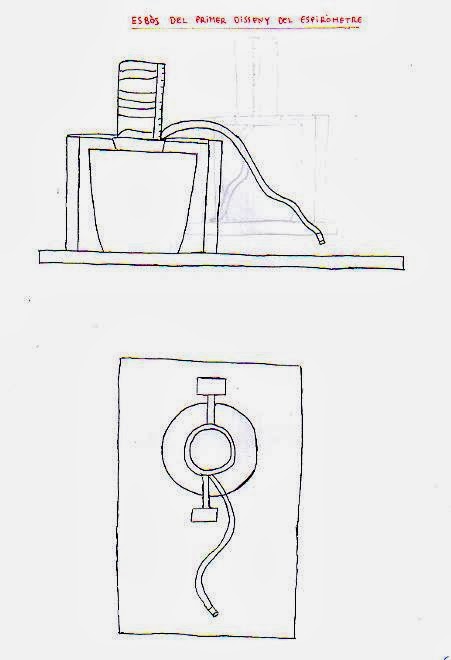

PLÀNOLS:

CONSTRUCCIÓ.

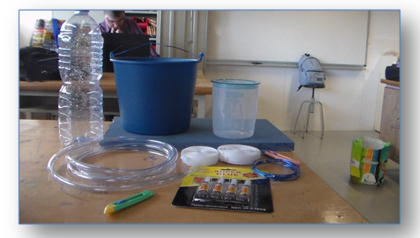

MATERIALS QUE HEM FET

SERVIR PER A FER L’ESPIRÒMETRE:

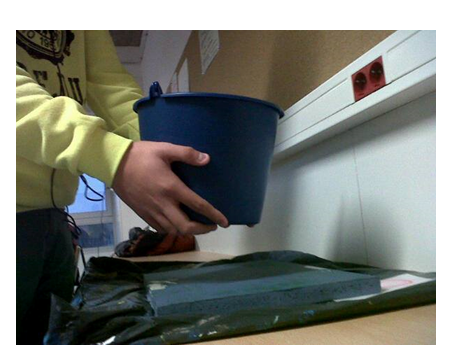

-          Un cub blau

-          Una ampolla

-          Un taper

-          Un cúter

-          Super Glue

-          Filferro

-          Una base de fusta

-          Belcro

1. Primerament,  busques els materials per construir l’espiròmetre. Agafa tots els materials reciclats necessaris que puguis trobar. De material, necessites una ampolla preferiblement gran, un cub o un altre objecte que sigui profund, un pot mitjà, una plataforma, un tub transparent, belcro i filferro. D’eines, necessites un cúter, una serra, cinta adhesiva, un bolígraf, un regla, unes tisores i super glue.

2. Una vegada els tenim tots, comencem a fer l’espiròmetre per la plataforma:

2.1.         Primer la netegem.

2.1. En segon lloc la pintem: Posem la primera capa, i per que quedi encara millor, posem una segona capa.

2.3. I en tercer lloc, fem una línia recta amb el regle i tallem i llimem un costat del de la plataforma.



3. Una vegada terminada la plataforma,  agafem el cub i pels dos forats que té, enrotllem el filferro.

4. Seguidament, tallem en parts iguals el belcro i l’enganxem amb el super glue a la part de sota del cub i també a la part de a dalt de la plataforma.

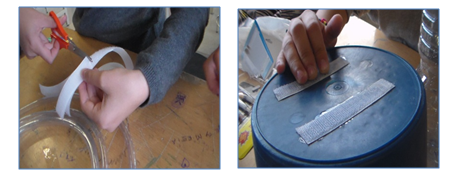

5. Quan ja ho hem enrotllat, agafem el pot i li fem dos forats amb les tisores.  Després, tallem el cul del pot amb el cúter.

6. Tot seguit, passem el filferro que esta ajuntat al cub pels forats del pot.

7. Una vegada ajuntats el cub i el pot, agafem l’ampolla, i li enganxem cinta adhesiva, on s’ha de posar les mesures de la capacitat.

8. Més tard, enganxes en la plataforma un llistó, per aguantar el tub transparent.

9. Després, omples l’ampolla i li poses el tap. També omple el cub.

10. Una vegada fet aquest pas, col·loques l’ampolla al pot, li treus el tap i poses a l’interior de l’ampolla el tub transparent.

11. Llavors, enganxes el cub amb la plataforma

12. Quan esta tot llest, bufes el màxim temps que puguis. L’ampolla anirà omplint-se d’aire i l’aigua anirà sent expulsada. D’aquesta manera, pots saber quanta capacitat pulmonar tens. Per saber quanta tens, mires el regle de hi ha en l’ampolla.

13. Finalment, fem el quadern de grup, on apuntarem tot el que hem fet.



FUNCIONAMENT

COM FUNCIONEN ELS 8 TIPUS DE ESPIRÒMETRES:

1.      Espiròmetre volumètric

Es basen en el principi que a l'entrar aire en un circuit tancat es produeix un desplaçament del mecanisme (campana, manxa ...) que es pot registrar mitjançant un llapis connectat a ella, escrivint sobre un paper especial que es mou a una velocitat constant per segon. S'obtenen així corbes de volum  temps. Algunes unitats incorporen un processador que a partir del volum i el temps calcula el flux, pel que poden obtenir-ne també les corbes de flux  volum. Per la seva simplicitat i exactitud de mesura són el patró or a espirometria. Tots els espiròmetres volumètrics (tancats) han de ser revisats diàriament a la recerca de possibles pèrdues d'aire en el sistema.

2.      Espiròmetre d'aigua o campana

L'espiròmetre d'aigua consta fonamentalment d'una campana de plàstic o metall lleuger introduïda en un recipient amb aigua. La campana està perfectament equilibrada mitjançant un pes i un sistema de politges. En introduir aire sota la campana, aquesta s'eleva fa que la pesa baixi. Aquest moviment és registrat mitjançant un inscriptor en un rodet de paper que es mou a una velocitat constant (quimògraf), en altres casos un potenciòmetre transforma el moviment del pes en un senyal elèctric que pot registrar-se. El mateix succeeix amb la inspiració, només que el moviment és el contrari: la campana baixa i el pes puja

3.      Espiròmetre de manxa

Es tracta d'un espiròmetre sec, és a dir, no va segellat en aigua com l'anterior. Consisteix en un pistó que es desplaça dins d'un cilindre a mesura que el va empenyent l'aire espirat del pacient. Aquest moviment es transmet a un llapis que registra el desplaçament sobre un paper que es mou a una velocitat constant, obtenint-se així corbes de volum / temps. Com en el cas de l'espiròmetre d'aigua, es pot posar un potenciòmetre, en aquest cas en la tija del pistó, que transforma el moviment d'aquest en un senyal elèctric, podent així connectar-se a un microprocessador.

4.      Espiròmetre de pistó

És també un espiròmetre sec. En bufar el pacient, l'aire espirat "infla" una manxa (que pot tenir forma de falca o de concertina), i el desplaçament de la paret d'aquest es registra sobre un paper que es mou a velocitat constant. Les corbes obtingudes són, doncs, de volum / temps. Com en el cas anterior, també es poden acoblar un potenciòmetre i un microprocessador, de manera que a partir del volum i el temps calculi els fluxos, possibilitant així l'obtenció de corbes de flux / volum.

5.      Espiròmetres amb censor de flux

La major part dels espiròmetres moderns són de tipus obert , és a dir , el pacient respira en un dispositiu obert a l'atmosfera lliure, en el qual hi ha un capçal amb un sensor que determina el flux d'aire que passa per ell en cada instant , i el relaciona amb el temps mesurat per un rellotge intern . Un cop obtingut el flux, les dades van a un microprocessador , el qual calcula els volums per integració . Es poden obtenir així corbes de flux / volum , de volum / temps o de flux / temps . A més , a l'estar totalment computats , poden emmagatzemar les dades i les corbes per a la seva recuperació posterior , es poden configurar segons els desitjos de l'usuari , i molts d'ells incorporen una estació meteorològica per a la correcció automàtica de les dades obtingudes .

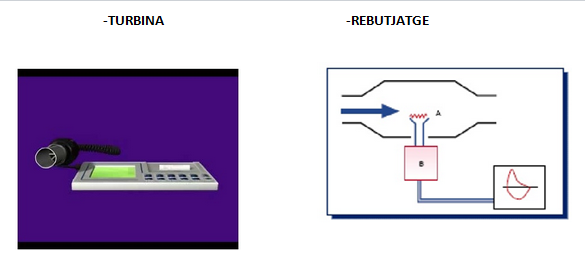

6.      Espiròmetre de turbina

Aquest tipus d'espiròmetres tenen un capçal amb un eix sobre el qual gira una petita hèlix, en els extrems del capçal hi ha unes aspes fixes que ordenen el flux d'aire en penetrar en el capçal. El flux d'aire fa girar l'hèlix, i les aspes d'aquesta interrompen una font de llum en cada pas que facin. La velocitat de gir de l'hèlix és proporcional al flux, i per tant, a més flux, més vegades s'interromp el senyal lluminós. Aquesta informació es dirigeix ​​al microprocessador, que en funció de les revolucions de l'hèlix calcula el flux i després, per integració, els volums.

7.      Espiròmetre de fil calent

aquests espiròmetres tenen en el seu capçal un fil metàl·lic (generalment de platí) escalfat a temperatura constant per mitjà de corrent elèctric. En passar el flux d'aire es refreda el fil, per a mantenir la temperatura del fil constant el circuit ha de subministrar més corrent elèctric. Així doncs, el corrent consumit és directament proporcional al flux d'aire, doncs a més flux, més refredament del fil.

8.      Espiròmetre d'ultrasons

Per al càlcul del flux, aquests capçals es basen en la propietat dels ultrasons que, quan formen un angle amb la direcció del flux, els ultrasons que van en el mateix sentit que el flux triguen menys a arribar al receptor que aquells que van en sentit contrari al del flux. Aquesta diferència de temps és més gran com més gran sigui el flux. Aquest tipus d'espiròmetres està molt poc estès, malgrat la seva gran exactitud, possiblement a causa de que el seu preu és una mica elevat.

PULSÒMETRE

Què és i per a què serveix?

El pulsòmetre és un instrument per mesurar la freqüència cardíaca i consta de dues parts, una, molt semblant a un rellotge, que ens indica les pulsacions que tenim, i l’altra, com un cinturó, que es col·loca just damunt del cor i és la que envia el senyal al rellotge, que ens marca les pulsacions en aquell mateix moment.  El pulsòmetre serveix per mesurar la taxa cardíaca en repòs, la progressió de la freqüència dels batecs fins al punt d'esforç màxim i el seu descens durant l'etapa de repòs. Conèixer aquestes oscil·lacions és essencial per determinar no només la forma física inicial d'un individu, sinó també per establir quin és el límit del seu rendiment, així com la capacitat que té per recuperar-se després de la feina.

Antecedents històrics

Els primers pulsòmetres inventats van ser caixes amb un joc de cables que s’adjuntaven al pit. Al 1977 va ser inventat el pulsòmetre sense fil com a mitjà de formació per a l'equip de Cross Country Ski Nacional Finlandesa. El pulsòmetre es va convertir en un concepte popular en els cercles atlètics a mitjans dels anys 80, per això, es van vendre una gran quantitat cap a l’any 1983.

Funcionament:

La banda ajustable es col·loca a l'altura del pit rodejant el cos. El cinturó recull la senyal elèctrica que produeix el batec cardíac i transmet a un rellotge de pulsera que reflexa la taxa cardíaca en una pantalla digital.

CINTA DE CÓRRER

Què és i per a què serveix?

Una cinta de córrer és una màquina per córrer o caminar en un espai interior. Serveix perquè nosaltres els humans fem exercici cardiovascular que beneficia la nostra salut.

Antecedents històrics

Al 1952 es va inventar la primera cinta de córrer, pel Dr Robert Bruce Wayne i Quinton, a la universitat de Washington. Va ser dissenyada per diagnosticar malalties del cor i de pulmó.
Al 1968, el Dr Kenneth Cooper va investigar sobre els beneficis de l'exercici aeròbic que, va proporcionar un argument mèdic per donar suport al desenvolupament comercial de la cinta de córrer. Finalment, es van posar cintes de córrer als gimnasos per fer exercici, com es  fa actualment per la salut de tothom.

Funcionament:

La màquina posseeix una plataforma mòbil amb una cinta transportadora ampla i un motor elèctric o un volant d'inèrcia . La cinta d'un compost tou tipus goma està armada formant una banda contínua , la mateixa es desplaça sobre corrons cap enrere , permetent a la persona caminar o córrer a una velocitat igual a la del desplaçament de la cinta . La velocitat en què la cinta es desplaça és el ritme de caminar o córrer . Per tant , la velocitat de córrer pot ser controlada o mesura . Les màquines més complexes i d'alta resistència són conduïdes per un motor (normalment un motor elèctric ) . Les versions més simples , de menys pes i més barates resisteixen passivament el moviment , movent-se només quan el caminant empeny la cinta amb els peus, acció que és possible gràcies al lleuger angle d'inclinació de la plataforma , que en alguns casos es pot ajustar ( manualment o amb un petit servo ) , variant l'esforç requerit . Aquestes versions més senzilles ( sense motor ) són conegudes com "cintes ergométriques manuals.

Altre text:

La màquina ofereix una plataforma mòbil gràcies a la cinta de carrera i el motor elèctric. La cinta es mou cap a la part del darrere permetent que una persona camini o corri depenent de la velocitat que es seleccioni. La velocitat de la cinta és controlada per l'usuari des de la consola. Generalment les cintes de córrer porten un motor elèctric que impulsa el moviment de la cinta, encara que hi ha versions simples sense motor i només es mouen si l'usuari es mou.
